鐵礦石破碎機結構圖破碎機的主軸上安裝有數排掛錘體。在其圓周的銷孔上貫穿著銷軸，用銷軸將錘子鉸接在各排掛錘體之間，錘子磨損后可調換工作面。掛錘體上開有兩困銷孔。銷孔中心至回轉軸心的距離是不同的，用來調整錘子和箅條之間的間隙。為了防止掛錘體和錘子的鉑向竄動，在掛錘體兩端用壓緊錘盤和鎖緊螺母固定。轉于兩端支承在滾動軸承上，軸承用螺栓固定在機殼上。主軸和電動機用彈性聯軸器直接連接。為了使轉子運轉平穩，主軸的端裝有個飛輪。圓弧狀卸料篩條安裝在轉子下方，箅條的兩端裝在橫梁上，員外面的箅條用壓板壓緊，箅排列方向和轉子運動方向垂直。箅條間隙由箅條中間凸出部分形成。為了便于物料排出。箅條縫隙向下逐步擴大，同時還向轉子回轉方向傾斜。OGM石灰石磨粉機_石灰石生產線工藝_長石加工制粉設備_玄武巖破碎機廠家科利瑞克

鐵礦石破碎機性能特點：

1、鐵礦石破碎機的軸承盒全部是用鑄鋼件制造,每個軸盒用四條螺絲固定。改變以前代錘破機產品因為螺絲松動造成軸承盒磨損的重大安全隱患。使同樣的設備更科學,更適用。

2、鐵礦石破碎機破碎比大,般情況下為10-25,高者可達到50。生產能力高,產品均勻,過分現象少,單位產品能耗低,結構簡單,設備質量輕,操作維護容易等。從能量消耗和效率上研究,該設備破碎研磨效率高,電耗小,大大提高了生產效率并且降低了物料的生產成本。

3、鐵礦石破碎機機采用互相串聯的兩套轉子，將物料通過輸送機輸送至錘破機的入料口。物料在破碎機機腔里面經過上級轉子擊碎的物料立即進入。飛速旋轉的下級轉子的錘頭再次細碎，破碎機粉碎腔里面的物料飛速碰撞，相互粉碎，形成錘粉料，料粉碎的效果,然后直接從卸料口直接卸出,形成了出料粒度小于3毫米的物料顆粒。

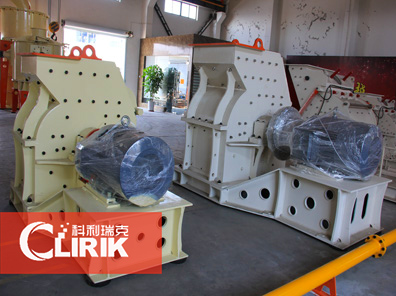

鐵礦石破碎機主要工作部件為帶有錘子的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出,大于篩孔尺寸的粗粒級,留在篩板。
